Progettazione strutturale Scuderia - fabbricato agricolo
Lavori svolti:
-
progettazione strutturale delle fondazioni e della struttura in elevazione in cemento armato
-
progettazione strutturale della copertura in legno e acciaio
-
direzione dei lavori strutturali
-
collaudo statico
Questa struttura è stata progettata dal nostro Team e realizzata all'interno di un contesto agricolo. La struttura è destinata a stalla per cavalli ed è caratterizzata da un piano fondazioni, piano terra e copertura. Di seguito si riportano le peculiarità di ogni elemento strutturale, dalle fondazioni alla copertura.
FONDAZIONI
A seguito delle indagini geologiche e delle prove penetrometriche sul terreno, per la struttura in progetto si è scelto di realizzare una fondazione a travi rovesce.
Di seguito si riportano alcuni estratti delle fondazioni e le fasi di cantiere.
![fondazioni scueria_edited.jpg](https://static.wixstatic.com/media/25554e_2954d6c1f99943fa8320a28a3e58fbf8~mv2.jpg/v1/fill/w_432,h_213,al_c,q_80,usm_0.66_1.00_0.01,enc_auto/fondazioni%20scueria_edited.jpg)
![11.58.44 (1).jpeg](https://static.wixstatic.com/media/25554e_c002ba045fff451b8aa98395b53131c9~mv2.jpeg/v1/crop/x_429,y_0,w_742,h_900/fill/w_432,h_524,al_c,q_80,usm_0.66_1.00_0.01,enc_auto/11_58_44%20(1).jpeg)
![travi di fondazione scuderia.JPG](https://static.wixstatic.com/media/25554e_d8108e42b93e477ab8db325e10fee1fb~mv2.jpg/v1/fill/w_489,h_348,al_c,q_80,usm_0.66_1.00_0.01,enc_auto/travi%20di%20fondazione%20scuderia_JPG.jpg)
![11.58.44 (2).jpeg](https://static.wixstatic.com/media/25554e_8122f5cac301468ab5d3c858f8921182~mv2.jpeg/v1/fill/w_121,h_68,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/11_58_44%20(2).jpeg)
PILASTRI
I pilastri per il sostegno della copertura sono stati progettati in parte a sezione circolare e in parte a sezione rettangolare.
Di seguito si riportano alcuni estratti del progetto e della fasi di cantiere.
![12.14.38 (1).jpeg](https://static.wixstatic.com/media/25554e_2b7c070098c54d3faf53e7a35e42be6d~mv2.jpeg/v1/fill/w_84,h_63,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/12_14_38%20(1).jpeg)
![11.58.44.jpeg](https://static.wixstatic.com/media/25554e_1862511957814c5689feaf68c1bc66c2~mv2.jpeg/v1/fill/w_112,h_84,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/11_58_44.jpeg)
![12.14.38 (2).jpeg](https://static.wixstatic.com/media/25554e_59c81f5dc9af4f159dd86a3086b29885~mv2.jpeg/v1/crop/x_240,y_0,w_1121,h_1200/fill/w_114,h_123,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/12_14_38%20(2).jpeg)
![pilastri scuderia.JPG](https://static.wixstatic.com/media/25554e_5ec01834269e417a904e2a1f0e1c699d~mv2.jpg/v1/fill/w_88,h_95,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/pilastri%20scuderia_JPG.jpg)

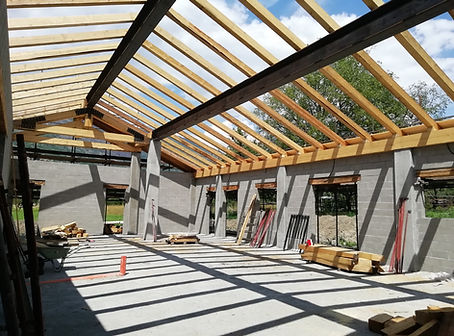

COPERTURA IN LEGNO e ACCIAIO
Al fine di consentire la creazione di una grossa area libera per lo stazionamento dei cavalli, la parte centrale della struttura non prevede pilastri (colo pilastri sul perimetro). Pertanto è stato necessario progettare per la copertura travi in acciaio di lunghezza pari a oltre 15 metri, divise in due punti per questioni di trasporto. E' stato progettato anche il nodo di collegamento tra i vari spezzoni di trave, e il collegamento con la struttura sottostante. Il resto della copertura invece prevede la realizzazione di capriate in legno di diverse dimensioni.
Di seguito si riporta un estratto del progetto strutturale e alcune fasi di cantiere.
![copertura scueria.JPG](https://static.wixstatic.com/media/25554e_4d6096427de143f694f9e804ee4c182e~mv2.jpg/v1/fill/w_110,h_102,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/copertura%20scueria_JPG.jpg)
![12.25.07 (2).jpeg](https://static.wixstatic.com/media/25554e_9c5afb798e6142c1aeb46e29ad510987~mv2.jpeg/v1/crop/x_0,y_260,w_1200,h_1079/fill/w_113,h_102,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/12_25_07%20(2).jpeg)
![12.25.07 (1).jpeg](https://static.wixstatic.com/media/25554e_932fe267b3d7426c8d4437b3551104cf~mv2.jpeg/v1/fill/w_112,h_84,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/12_25_07%20(1).jpeg)
![12.25.07 (4).jpeg](https://static.wixstatic.com/media/25554e_798a0040e5a54d0b8c2a4c66c4abd7d1~mv2.jpeg/v1/fill/w_112,h_84,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/12_25_07%20(4).jpeg)
![12.25.07 (3).jpeg](https://static.wixstatic.com/media/25554e_f4cd5bd11dff43a2a3ba6c2876685a9d~mv2.jpeg/v1/fill/w_112,h_84,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/12_25_07%20(3).jpeg)
![particolari scuderia.JPG](https://static.wixstatic.com/media/25554e_0797041519c94debadacc3034892bcca~mv2.jpg/v1/fill/w_96,h_84,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/particolari%20scuderia_JPG.jpg)
Di seguito si riportano le immagini relative al progetto strutturale in tre dimensioni, modellato per il calcolo strutturale dell'opera mediante software di ultima generazione, e le immagini del risultato finale, ad edificio completato.
![3d scuderia.JPG](https://static.wixstatic.com/media/25554e_055536408e424de896cc89fbec826233~mv2.jpg/v1/fill/w_91,h_80,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/3d%20scuderia_JPG.jpg)
![12.30.05 (1).jpeg](https://static.wixstatic.com/media/25554e_70da4af34eba42c28c3eeafb8e9f91e4~mv2.jpeg/v1/crop/x_35,y_0,w_1538,h_1200/fill/w_102,h_80,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/12_30_05%20(1).jpeg)
![12.30.05 (3).jpeg](https://static.wixstatic.com/media/25554e_249e7f1eef304246965e56d925861dba~mv2.jpeg/v1/crop/x_0,y_469,w_1200,h_974/fill/w_91,h_74,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/12_30_05%20(3).jpeg)
![12.30.05.jpeg](https://static.wixstatic.com/media/25554e_08c75cfb07e244dfa0b712ae7a6722b0~mv2.jpeg/v1/crop/x_0,y_172,w_1200,h_1428/fill/w_86,h_102,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/12_30_05.jpeg)
![12.30.05 (4).jpeg](https://static.wixstatic.com/media/25554e_4ba97b92456c454da472fb0151391d50~mv2.jpeg/v1/crop/x_223,y_0,w_1153,h_1200/fill/w_98,h_102,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/12_30_05%20(4).jpeg)
![12.30.05 (8).jpeg](https://static.wixstatic.com/media/25554e_fbcad209dd71450aab83393e254eebcb~mv2.jpeg/v1/crop/x_22,y_0,w_1555,h_1200/fill/w_95,h_74,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/12_30_05%20(8).jpeg)
![12.30.05 (5).jpeg](https://static.wixstatic.com/media/25554e_f2b8daaa112841568e60b959e91c4a68~mv2.jpeg/v1/crop/x_22,y_0,w_1555,h_1200/fill/w_95,h_74,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/12_30_05%20(5).jpeg)
![12.30.05 (6).jpeg](https://static.wixstatic.com/media/25554e_39e07cd5d24d4f5193f2b629b4875d9c~mv2.jpeg/v1/crop/x_223,y_0,w_1153,h_1200/fill/w_98,h_102,al_c,q_80,usm_0.66_1.00_0.01,blur_2,enc_auto/12_30_05%20(6).jpeg)
